产品简介

该仪器由瞬变电磁探管、采集平板电脑组成，结构简单、设备轻便、操作便捷。基 于瞬变电磁基本原理，采用"孔内激发孔内接收"方式来获取钻孔周边径向30m范围内地 层介质的三维电性展布特征，以查明钻孔周边异常情况。可应用于地铁、隧道、水利、 矿山等领域的隐患探查，也可用于资源勘查等领域。

方法原理

利用发射线圈供以脉冲电流，断电前在周围空间建立起稳定磁场（一次场）；在 t  =0时刻，将电流突然切断，一次场将发生剧烈变化，并迅速向外传递，并在良导体中 激发出感应电流，以维持原有一次场；在电流关断时刻或延迟一段时间，利用接收线圈 测量地质体内感应电流随时间和空间的衰减情况，即得到二次磁场响应信号，并由接收 机记录、处理，进而来解决有关地质问题。其本质是基于导电介质在阶跃变化的激励磁 场激发下引起的涡流场问题。

探管结构

◆发射结构：对偶发射  两个发射线圈串联，且绕线方向相反，因此两个发射线圈产生的磁场大小相等、 方向相反，使电磁场在探头中间部位"挤压"并向钻孔的径向方向扩散，从而达到探测钻 孔周边一定深度范围内地质问题。

◆接收装置：三通道正交  三个接收线圈均位于两个发射线圈之间的"零位面"上，从而减弱了一次场干扰影响 ，接收线圈互相正交排列，减弱了互感影响。三个接收线圈分别接收 X 、 Y 、 Z 三分 量感应磁场信号，通过异常信号的不同响应情况来判断异常体的规模及方位信息。

探测方式

自存储钻孔瞬变电磁探测采用钻机推送的方式进行，并将探测的数据存储在探管中 ：数据采集前，先将采集电脑与探管精确对时，数据采集过程中，钻杆持续将探管送入 钻孔中，探管连续采集数据，同时采集电脑打点记录探测位置信息。

仪器特点

  ◆可用于长钻孔（不低于800m）的探测，满足径向30m范围的探测；

  ◆具有32G大容量的存储空间，大于8小时的工作时间，动态范围达到258dB，最小可 分辨电压达到0.6nV等优势；

  ◆实现WIFI连接探管的主机，主机可以实现探管的置参、探管连接状态的判断、数据 的同步和打点记录钻杆次数的功能；

  ◆钻孔轨迹测量功能，能够实时记录探管的方位角、倾角、横滚角信息，可以实时记 录钻孔的轨迹情况，提高了异常体的定位能力；

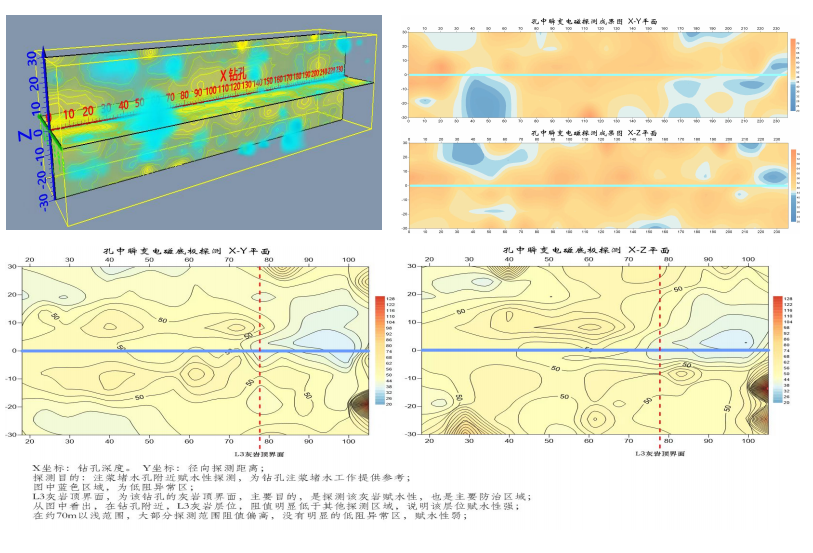

  ◆具备多种数据处理分析方法，能够实现对异常体二维和三维立体展示。
