应用领域
声波测井、岩体纵横波波速测试、超声波测桩
技术特点
1、 系统功耗低(采用S3C2440ARM9处理器，使总功耗大大降低)
2、 稳定性高 (采用Android操作系统，大大提高了系统的稳定性)
3、 环境适应性强(采用半反半透的7.2寸宽屏，在强光下能方便的操作、浏览)
4、 接收灵敏度高，穿透距离大(混凝土中可达10米以上)
5、 内置高容量锂电池，可连续工作8小时以上
6、 双通道信号快速采集，各参数数据实时显示，现场测试结果一目了然
符合标准
《超声回弹综合法检测混凝土强度技术规范》--------------------------------------CECS 02:2014
《水利水电工程物探规范》----------------------------------------------------------------SL326-2005
《超声法检测混凝土缺陷技术规范》--------------------------------------------------CECS 21:2000
《建筑基桩检测技术规范》----------------------------------------------------------------JGJ106-2014
仪器名称 | FX-CT50 |
采样间隔 | 0.1us～50ms |
采样通道 | 1、2道并行采样 |
测读方式 | 手动游表、自动寻找首波的声时与声幅 |
测读参数 | 声时与声幅二维参数 |
发射方式与频率 | 单次发射和连续发射，＞3次/秒 |
发射电压 | 发射电压500V/1000V；发射脉宽1us～1000us；数字调节 |
换能器标称频率 | 10K；25K；50K；100K；250K；500KHz |
放大器带宽 | 1K ～500kHz |
接收灵敏度 | ≤10uv |
显示方式 | 7.2寸宽屏TFT液晶显示器 |
数据输出 | 专用ＰＤＳ文件格式 |
扫描宽度 | 采样长度* 采样间隔=102.4us～51.2s |
扫描延时 | 延迟点数* 采样间隔= -5.0s ～500s |
游标定义 | 2个游标 |
测量稳定性 | 通过计量认证 |
使用环境 | 工作温度：-20～40℃，相对湿度：０～95%ＲＨ |
供电能力 | AC：200～240V，DC：5～8.2V；锂电池组供电时间＞6小时 |
尺寸重量 | 187×123×35mm,仪器自重1.1KG |
仪器操作及分析软件界面

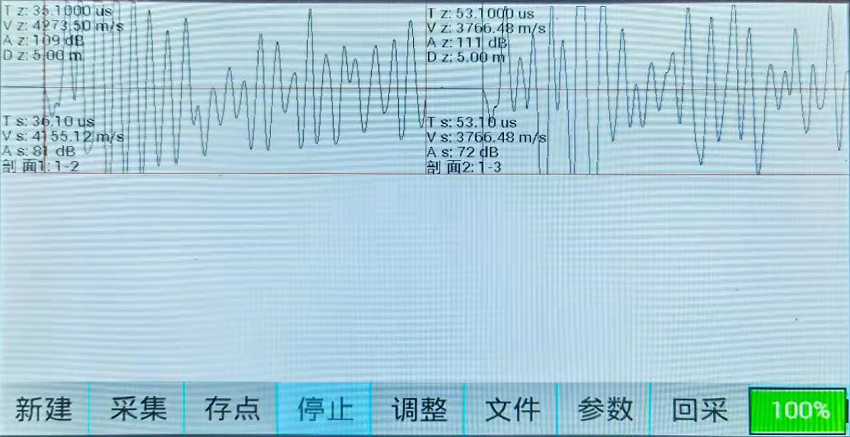

采集界面

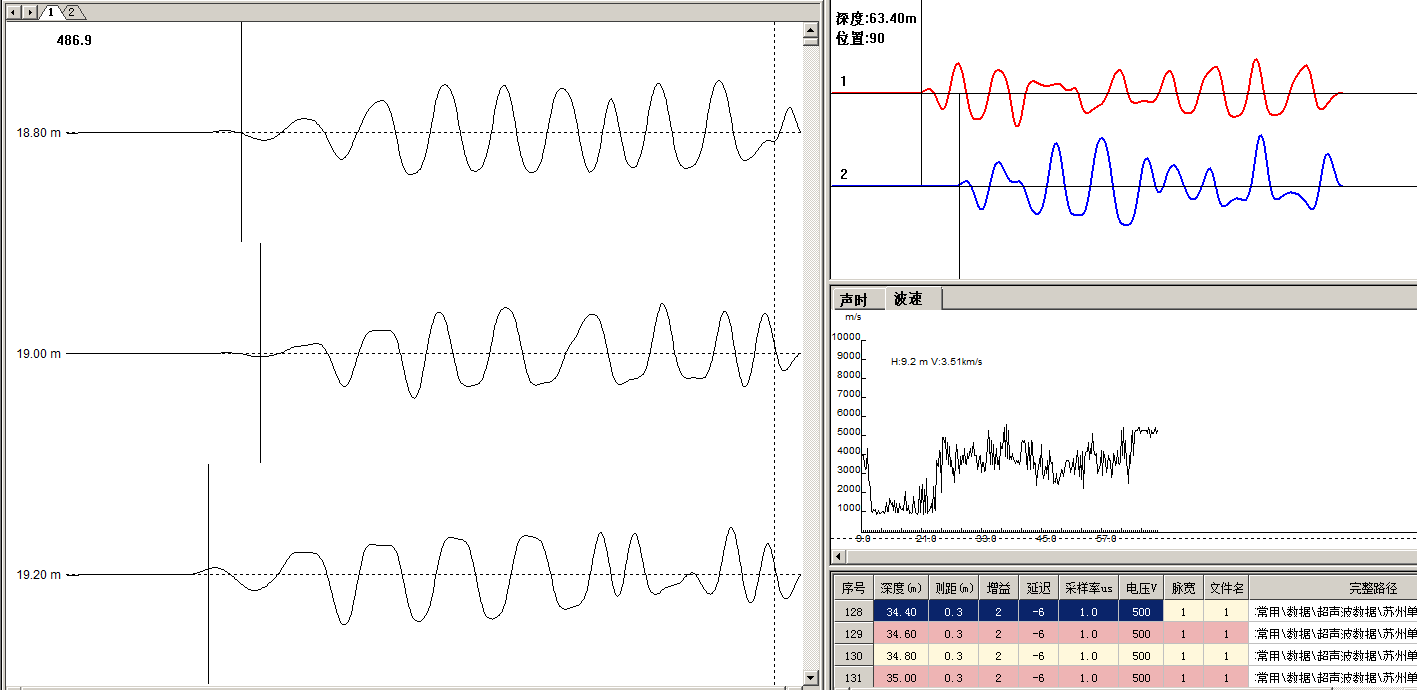

分析界面
