• 主要特点

• 天线主机真正的一体化设计

• 参数设置简单、增益自动设置，易于操作

• 独有的Wifi无线网络技术，工程现场使用方便，同时使用中不受线缆连接问题的影响，大大提高工作效率

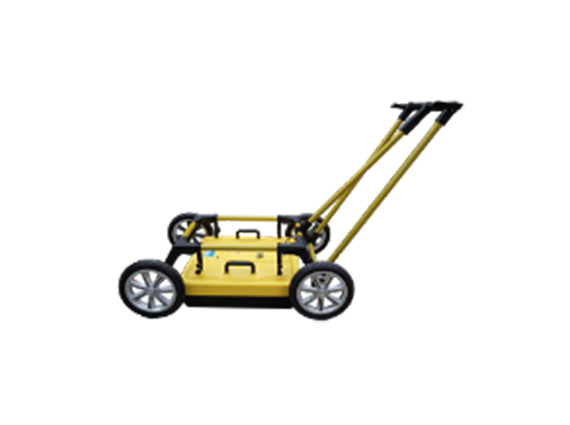

       三栖智能暗管探测仪FX-R 900操作简单、使用方便，能很好地满足市政管线探测的需要。FX-R 900可以快捷地查找和定位地下金属和非金属管线、电力沟等掩埋体。随着市政工程的发展，传统的管线仪对市政工程中越来越多的非金属管线探测显得力不从心，基于宽频带窄脉冲电磁波技术的管线探测雷达FX-R 900可以很好的解决这一难题，管线探测雷达不依赖由管线感应并辐射的电磁场（很多时候这种电磁场并不存在或无法探测到），因此它不仅能探测金属管线，也能探测非金属或不导电的管线，如PVC管、PE管、水泥管、陶瓷管、电线电缆等。

• 雷达性能指标：

• 传感器频率：250MHz超宽带雷达；

• 数据分析：就地分析；

• 触摸显示屏：≥8英寸；

• 能耗：1.25安/12伏；

• 电池：12伏，9安时铅酸电池；

• 空间间隔：≥2英寸（5.08cm）；

• 深度范围：≥27英尺（68.58cm）；

• 显示深度标尺：1-8米(3- 30英尺)；

• 显示屏工作温度范围：-10℃至+50°C(14°F至+122°F)；

• 传感器工作温度范围：-40°C至+50*C(-40°F至122°F)；

• 环境保护：IP65；

• 配有环境监察执法金属徽章统一标识。

• 采样频率：50k～285kHz可调；

• 时窗范围：5ns～1us，连续可调；

• 采样点数：512 ～ 8192样点/扫描，可选；

• 扫描速率：6～480扫描/秒，可选；

• 连续工作时间：≥8小时；

• 整机功耗：＜6 W ；

• 测量方式：逐点测量、距离触发、连续测量三种测量方式；

• 显示方式：伪彩图、堆积波形或灰度图；

• 无线数据传输距离：大于50 m

• 有线通讯：以太网，100Mbps

•


• 主要应用：

• 燃气PE管探测

• 下水道污水管探测

• 自来水管探测

• 电力线，电缆线探测

• 输暖管探测

• 各种工业管道探测

• 技术特点：

• 一体化设计，体积小、重量轻、功耗低；

• 可运行在Windows等多平台运行；

• 实时采集软件TRadarSoft和数据处理软件
  提供中英双语言界面可选，操作简便，上手快；

• 硬盘存取，容量大且易于保存；

• 软件功能

• 减去参考值、滤波、北背景处理、自动增益设置、
  增益调整、回波对齐、自动识别层等

• 计算εr（介电常数）和深度

• 调整深度坐标的起点

• 测量任意两点深度

地下管线探测雷达系统应用实例

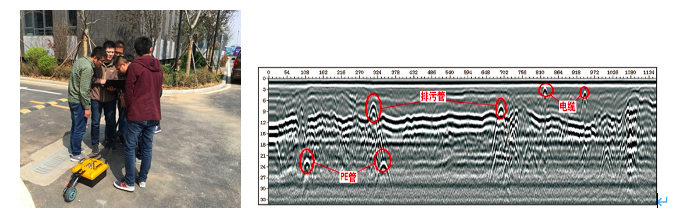

图1. 用400MHz探地雷达管线测试人行横道管线分布情况

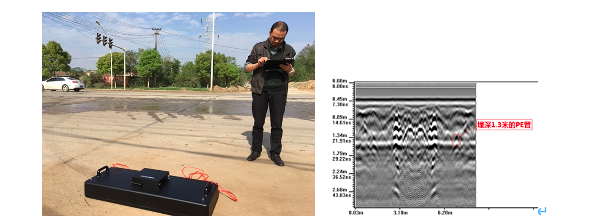

图2.用400MHz探地雷达管线测试——上海燃气PE管深度1.3米，实测1.28米

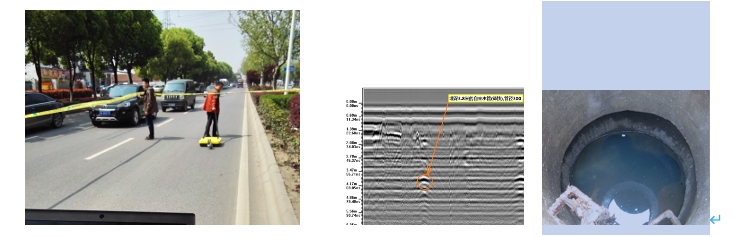

图3.用200MHz探地雷达管线测试——工业园区门口下水道管深度3.8米

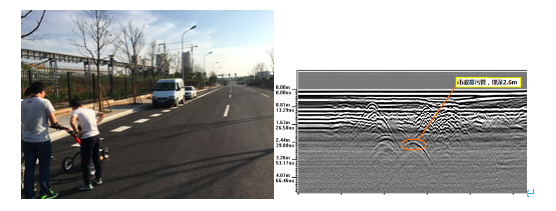

        图4. 市政工程施工中管线探测——埋深2.6米、管径300的排污管
